太陽光発電技術は、そのクリーンさ、安全性、豊富な資源などの利点から、エネルギー変換においてますます重要な役割を果たしつつあり、将来、私の国の主要な電力供給形態の 1 つになるでしょう。

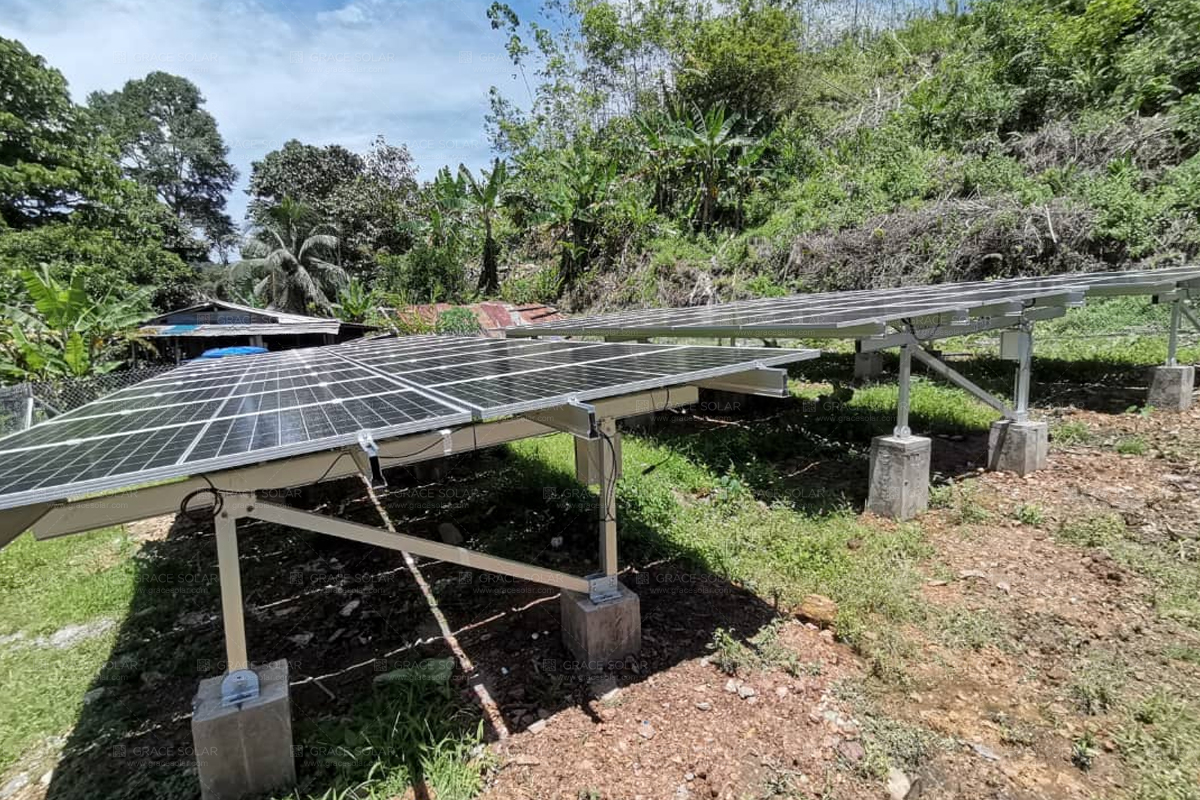

太陽光発電産業は、私の国で国際競争に参加すると同時に工業化の最先端を行くことができる数少ない産業の 1 つになりました。私の国の太陽光発電産業チェーンは、生産能力と生産量の点で世界第 1 位であり、その設備容量は 7 年連続で世界第 1 位です。太陽光発電ブラケットは、太陽光発電システムに太陽光発電モジュールを配置、設置、固定するために設計された支持装置です。
追跡システムと比較して、固定太陽光発電サポートは、特に私の国とインドの2つの主要な太陽光発電設備で、低コスト、より優れた安定性、および簡単な操作とメンテナンスという利点により、世界の太陽光発電サポート構造市場で依然として主要な位置を占めています。 2019年の国、2018年、私の国の太陽光発電ステントの市場シェアはまだ80％以上です。
太陽光発電システム全体の構造的サポートとして、ブラケットは、コンポーネント自体の負荷、風負荷、雪負荷に耐えるだけでなく、動作中の湿気、光、温度などの環境ストレスの侵食にも耐えます。太陽光発電システムの設計耐用年数は一般的に25年以上とされているため、太陽光発電システムを長期間安定して運用するためには、サポートの質が非常に重要です。

適用範囲
T/CPIA0013-2019「太陽光発電サポート」は、太陽光発電サポート、製品分類、製品マーキング、原材料要件（アルミニウム合金、鋼およびハードウェア、複合材）、製品要件（外観、寸法偏差、許容長さおよび細さ) 比率、構造またはコンポーネントの変形要件、耐腐食性、複合材サポート環境耐久性および防火要件)、試験方法、検査規則およびマーキング、梱包、輸送および保管など。
この規格は、固定ブラケットおよび固定傾斜調整ブラケットを含む、地上設置型太陽光発電ブラケットに適用されます。本規格における地上設置型太陽光発電設備とは、平野、山岳、干潟、湖沼等の地表に直接設置される太陽光発電設備を指し、建築物に設置される太陽光発電設備を除くが、陸屋根に設置される太陽光発電設備は参考として実施することができる。 .
このうち、固定金具とは、太陽電池の傾斜角が固定されているものをいい、通常、太陽電池モジュールの日射量が年間で最大となる傾斜角を設置傾斜角とする。固定式傾斜調整ブラケットとは、太陽光発電モジュールが異なる時間帯に得た最大日射量に応じて、限られた回数だけ傾斜を手動で調整できる太陽光発電ブラケットを指します。
また、材質により、鋼製ブラケット、アルミ合金製ブラケット、複合ブラケットに規格が適用されます。

標準点分析
サイズ偏差
スチールブラケット、アルミニウム合金ブラケット、複合材料ブラケットのいずれであっても、ブラケットロッドの壁の厚さはブラケットの構造強度を確保するための基礎であるため、ブラケットロッドの壁の厚さは負の耐性があります。
太陽エネルギーを最大限に活用するためには、太陽電池モジュールが最適な傾斜角度にあり、構造が安定して美しいことを保証するために、太陽電池サポートの組み立て構造をできるだけ設計値に近づける必要があります。
この規格の寸法偏差は、ブラケットが工場出荷前に事前に組み立てられた後の設計値からのブラケットの偏差を指します. 固定ブラケットの場合、4 つの重要な指標が選択されます: 取り付け傾斜角, ブラケットビームの高さ, ブラケット柱面、およびロッド中心線; 傾斜調整ブラケット用 ブラケットは、設定値からの調整角度の偏差 (調整精度) をさらに指定します。

コンポーネントの許容細長比

コンポーネントの細長比が大きすぎると、自重による変形による偏心の原因となります. 輸送および設置中に曲がりやすく、動的負荷の作用下で大きく振動します. したがって、細長さコンポーネントの比率を制限する必要があります。剛性不足による圧縮部材の悪影響は、引張部材よりもはるかに深刻であるため、圧縮部材の細長比の許容値は、一般に引張部材のそれよりも小さくなります（細長比の許容値が小さいほど、より高い値になります）。変形に対する抵抗）。この規格における鋼製ブラケット部材の許容細長比は GB50797-2012「太陽光発電所の設計基準」の 6.8.9 に従って決定され、アルミニウム合金製ブラケット部材の許容細長比は GB50429 の 4.5.4 に従って決定されます。 -2007 「アルミニウム合金構造の設計のためのコード」 4.5.5 で決定; 複合支持部材は、鉄骨支持部材とアルミニウム合金支持部材の最小許容細長比を参照して、経験に基づいて決定されます。

構造安定性（変形要件）
太陽電池支持体の構造安定性は、静的負荷変形試験によって評価されました。コンポーネント平面に適用されるさまざまな荷重方向に応じて、垂直水平平面静的荷重変形試験と垂直コンポーネント平面静的荷重変形試験の2つのタイプに分けることができます。前者が主なものです。垂直水平面の静荷重変形試験では、図1に示すように構成面に一様に面荷重を加え、その方向は水平面の法線に沿って下向きとし、面荷重値を基準値とする。積雪荷重の単位は kN/m2、持続時間は 1h です。
変位測定器の読み取り値と試験片の変形を観察して記録します。垂直コンポーネント表面の静的荷重変形試験中、ブラケットは傾斜角度αの固定傾斜テーブルに取り付けられます。αはブラケットコンポーネントの取り付け傾斜角度であり、表面荷重はコンポーネント平面に均一に適用されます図2に示すように、方向は成分平面法に沿っており、線が上向きの場合、表面荷重値は風荷重の基準値、単位はkN/m2、持続時間は1hです。変位測定器の読み取り値と試験片の変形を観察して記録します。
固定ブラケットの場合、柱上部の変位は柱の高さの 1/60 を超えてはならず、固定傾斜調整ブラケットの場合、柱上部の変位は柱の高さの 1/80 を超えてはなりません。
曲げ部材のたわみは、ブラケットの全体的な構造的安定性を確保するための鍵です。 GB50797-20126.8.8 および GB50429-20074.4.1 の規定によると、スチール ブラケットおよびアルミニウム合金サポートのメイン ビームの許容たわみは l/250 であり、セカンダリ ビームの許容たわみは l/250 です。 (フレームレス太陽電池モジュールの取り付け)、l/200 (他の形式のコンポーネントの取り付け)。この規格における曲げ部材のたわみの許容値は、上記の設計仕様を参照し、実際のプロジェクトの経験と組み合わせて決定されます。
防食
太陽光発電システムの設計耐用年数は一般的に 25 年であり、太陽光発電サポートは風、太陽、雨に耐えるために長期間屋外に置かれます。現在、太陽光発電サポートに使用される材料には、主に、鋼、アルミニウム合金、および複合材料の 3 つのカテゴリがあります。
現在最も普及しているタイプのスチール製ブラケットは、最も錆びやすいため、防錆処理が必要です。炭素構造用鋼、低合金高強度構造用鋼、合金構造用鋼、およびその他の鋼製サポートには、通常、防食のために溶融亜鉛めっきが使用されます。
この規格は、亜鉛メッキ膜厚および塩水噴霧耐食性試験を通じて、スチール ブラケットの耐食性を保証します。亜鉛メッキ層の最小厚さは、さまざまなアプリケーションシナリオに従って与えられ、銅加速酢酸塩水噴霧腐食試験の時間と保護等級の要件は、それぞれ弱い腐食環境、中程度の腐食環境、および強い腐食環境に対して指定されています。

アルミニウム合金プロファイルの表面防食処理技術は、主に表面処理に陽極酸化法を採用しています。この規格は、アルミニウム合金プロファイルの表面処理層の最小厚さ、およびアルミニウム合金ブラケットの長期耐食性を確保するための銅促進酢酸塩水噴霧腐食試験の時間および保護定格要件を指定しています。

複合ステントは、通常、ポリエステル グラスファイバー、エポキシ グラスファイバー、フェノール グラスファイバーなどの繊維強化複合材料でできており、優れた耐食性を備えています。ただし、ポリマーベースの複合材料は老化しやすいため、複合ステントについては、既存の GB/T31539-2015「Fiber Reinforced Composite Pultruded Profiles for Structural Use」に従って、耐水性能試験、耐アルカリ性能試験、および紫外線耐久性を評価します。性能試験が提案されている. 複合足場の長期環境耐久性を確保するための凍結融解サイクル耐久性試験要件.

複合サポートの防火要件
太陽光発電システムの運転中にアークが発生し、火災の危険があるため、ポリマーマトリックス複合支持体には一定の難燃性が要求されます。この規格では、複合材料の難燃性を保証するために、燃焼性能とグロー ワイヤ完成品試験の 2 つの指標が選択されています。
燃焼性能は、GB/T2408-2008「プラスチックの水平法および垂直法の燃焼性能の決定」の 8.4 で指定された HB レベルの要件を満たす必要があります。
グロー ワイヤー完成品のテストは、GB/T5169.11-2017「電気および電子製品の火災危険性テスト パート 11: グロー ワイヤー/最終製品のグロー ワイヤー可燃性テスト方法の基本的なテスト方法 (GWEPT)」、テスト温度に準拠する必要があります。 750℃です。実際のテスト状況によると、燃焼性能とグローワイヤー完成品テストの2つの指標を満たす複合サポートは、太陽光発電システムアプリケーションの防火要件を満たすことができ、火災の急速な広がりを減らすことができる優れた難燃性を備えています。
標準化の意義と今後の展望
T/CPIA0013-2019 の策定は、科学、合理性、操作性の原則に基づいて、太陽光発電システムの安全で信頼性の高い運用を確保することに基づいており、国内の太陽光発電サポートの設計と製造の技術レベルに基づいています。私の国の太陽光発電産業におけるサポート製品のグループ標準。
この規格の策定は、太陽光発電サポートの組み立てエラーを減らし、サポートの全体的な支持力を確保し、サポートの防食能力（または環境耐久性）を改善し、の品質レベルを保証するための技術的基盤を提供することです。太陽光発電サポート製品。
2019 年には、太陽光発電用スズ被覆はんだテープ、エチレン酢酸ビニル共重合体 (EVA) フィルム、共重合オレフィン (PO) フィルムなどの 3 つの太陽光発電材料製品について、ベンチマークとユーザー エンド プロモーション カタログ作業が実施されました。標準の実装、製品品質の向上、およびブランド構築で達成されました。
次のステップでは、T/CPIA0013-2019に基づいて、太陽光発電サポート規格と規格のカタログを作成し、太陽光発電サポート製品の品質向上を包括的に推進し、業界の上流と下流の品質保証の架け橋を築きます。チェーン、製品選択コストの削減、太陽光発電のサポートを提供し、業界の低コストで高品質な開発を保証します。
