能知-知能追尾システムのソリューション 知能追尾システム(マルチポイント駆動型) オンラインお問い合わせ

システム詳細

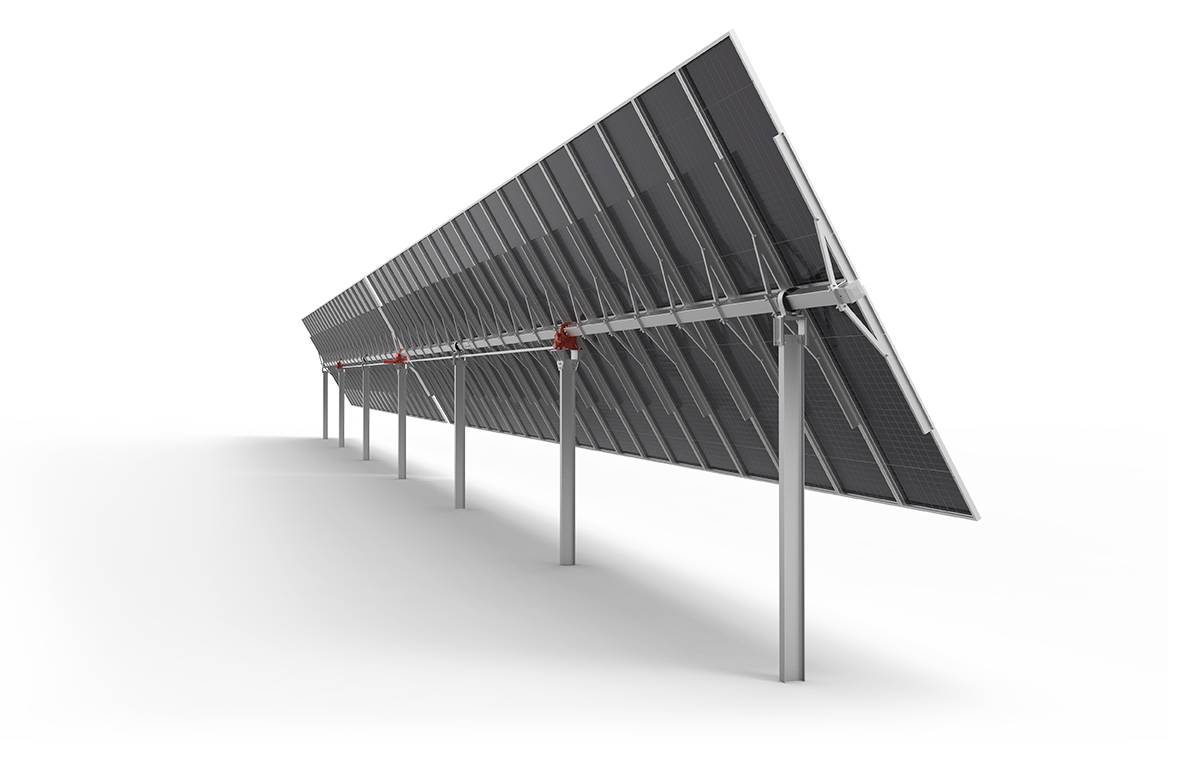

自主開発した独特、且つ信憑性の高いマルチポイント駆動型追尾システム、大型パイプを使い、構造強度を20%上げ、耐風力をあげる。列ごとに2個或いは多個の駆動をつけることにより、追尾の精度や構造の信憑性を向上させる。最先端の風動設計を採用することにより、多角度の保護方案に適用できる,182mmと210mmパネルにピッタリ。

製品特長

  • 列ごとに3個の駆動をつけ、構造強度を向上することにより、耐風力をあげる
  • 先端AI知能及び両面追尾算法を採用、発電量を上げる
  • スパンを更に長くすることにより、打設量を減らし、施工コストを大幅に削減できる
  • 最先端の設計で、182mmと210mmシリコン大板や大パワーパネルに適用できる。最大で120パネルと合わせて使用可能
  • 異なるラミング設計は地質により違う基礎を選択できる。南北15%傾斜、東西傾斜無制限の設計ができる
  • RWDI、TUV等の認証を取得、システムの25年間安定運行を保証できる
  • AC或いPV供電と合わせて使用可能。無線転送の安定性も向上できて、追尾システムコードも設置しやすくなる。発電所設置のLCOEを大幅に低減することができる

適用の発電所

各種発電所案件に適用。特に両面パネル使用の発電所や建設費の高い案件に適用

製品パラメータ

機械方面
追尾駆動数量

2X60

追尾設備ごとの電機数量

1

追尾範囲

±60°

材料
溶融亜鉛メッキ+アルミ亜鉛メッキ板+仮亜鉛メッキ
東西傾斜

<15°

南北傾斜 制限なし
パネル配列

ツイン縦置き

地上高さ
>500mm,(特注可)
基礎

ラミング、キャストイン、置き基礎

基準風速
<47m/s,3秒陣風,(特注可)
保護風速

18m/s

機械追尾精度 ±2°
敷地率

30%

接地方式 自然接地
電気方面
駆動方式

直線棒推し駆動

電機保護
過熱保護、過電流保護、自動ロック保護
電機パワー

220W

動作温度
-40-+70℃
平置き時間

<8分間

防護レベル
IP65
コントローラー

一枚機

消費電量 <0.1kWh/日
追尾精度制御

<2°

給電方式
直連給電/外給電
制御方式

単独GPS時間制御+アングルセンサーで合同制御

通信方式
RS485 Modbus協議
リミット保護

機械リミット+電機ハードリミット+ソフトリミット

信号伝送方式 ワイヤ/ワイヤレス 
