太陽光発電の柔軟なサポートの原理とスキームの設計

柔軟なサポートは、2点間でプレストレスト鋼ストランドに張力をかける方法を採用しています。 これらの2つの固定点は、鋼製の基礎を使用して反力を提供し、10〜30mの長距離を実現できます。 この設計は、山の起伏と高い植生の不利な要因を回避し、適切な場所に基点と張力プレストレスト鋼ストランドのみを設定することができます。同時に、同じを維持しながら深海釣り池でも達成できます。水位。基礎の建設および柔軟なサポート。

スチールストランドは、コンポーネントの取り付けの固定サポートとして使用されます。計算では、自重、風圧、雪圧のさまざまな荷重の組み合わせでの作業条件を考慮し、応力解析を実行する必要があります。従来のサポート（メインビームL / 250、セカンダリビームL / 200）の剛性変形要件とは異なり、フレキシブルサポートには変形に対する厳密な制限はありません。現在、実際の状況に応じて許容たわみ値L / 30〜L / 15を採用することができます。この変形条件下では、鋼ストランドの機械的特性は影響を受けません。

したがって、柔軟なサポートは大スパンスキームによりよく適応でき、同時に総コストを制御できます。柔軟なサポートスキームは、従来の剛体サポートスキームの母屋をスチールストランドに変更することです。その特徴は、スチールストランドが単線方式を採用してプリテンションを提供していることです。部品を取り付けた後、鋼ストランドはさまざまな作業条件で一定の変形が可能になり（この記事では許容たわみ値L / 30に従って説明します）、ニーズを満たすために10〜30mの大スパンサポートを実現します。さまざまな地形の。

鋼ストランドのプレストレス力が存在するため、柱の上部に大きな水平方向の張力が発生し、基礎の下部に大きな曲げモーメントが発生します。したがって、一般に、柱の上部の斜めの引っ張りまたは支持スキームは、転倒に対して柱の下部の力の要件を満たすために、プリテンションによって生成される水平方向の力のバランスをとるために使用されます。

全体的な設計スキームとフレキシブルサポートの力特性に応じて、基礎は2つの形式をとることができます。基礎スキーム1：2つの基礎が使用され、1つは主にフレキシブルの垂直力に応答する鋼柱基礎です。サポート;さらに、それを設定する必要がありますステーケーブルの基礎は、鋼ストランドによって生成される水平方向の力に耐えることができ、上向きの張力と正しい張力に耐えることができます。ステーケーブル基礎はカウンターウェイト型基礎スキーム2に属します。2つの基礎が使用されます。1つは主に柔軟な支持垂直力の反力を提供する鋼柱基礎です。さらに、斜めのブレース支持基礎を設定する必要があります。鋼ストランドによって生成される張力に耐えるために、鋼ストランドは、斜めのブレーシング基礎に下向きの圧力と右推力を生成する必要があります。斜めの支柱の基礎の下部の面積は、基礎スキーム1の下部の面積よりもわずかに小さいです。太陽光発電モジュールのレイアウトに従って、柔軟な支持スキームは、水平方向と垂直方向に分けることができます。スパン長、シングルスパンおよびマルチスパンスキームを使用できます。ただし、現場の状況により、シングルスパンではニーズに対応できないことが多いため、2スパン、3スパン、またはそれ以上のスパンを使用する必要があります。

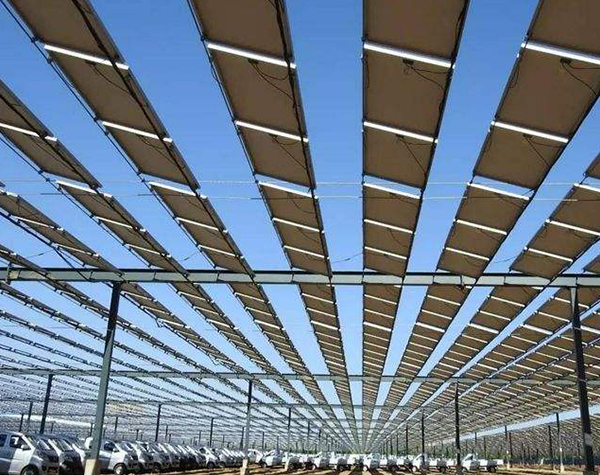

太陽光発電モジュールの柔軟なサポートシステムは、2つの柱の間に張られたスチールストランドに太陽光発電モジュールを固定することにより、モジュールサポートシステムを簡素化する新しいタイプのサポートシステムです。これは新しい構造であり、業界コードや業界標準には十分な設計基準がありません。システムは、引張鋼ストランドの軸方向張力を使用して、部材の重力、雪荷重、風荷重などの横方向の荷重に抵抗します。

同時に、周囲温度の変化は鋼ストランドの膨張または収縮を引き起こし、プレストレスの変化および鋼ストランドの変位の増加または減少をもたらします。したがって、一方では、温度上昇が設計の最大値に達したときに、鋼ストランドの変位が依然として剛性条件を満たしていることを確認する必要があります。
